储能电池舱消防系统CAN/RS485通讯 光伏电化学感烟感温复合探测器

一、产品介绍

锂电池监测模组是一款应用于锂电池热失控火灾早期预警及火灾发生期紧急报警的产品。 锂电池在运行及充电过程中出现电池发热、短路、漏液、电线过载、电器件损坏起火等现象。  因此对锂电池的火灾实时监测和报警是人身及财产的重要手段。

锂离子电池火灾防控产品具备 485/CAN 总线输出或开关量信号输出功能， 通过内置火灾探测 传感器对保护区域内的气体、烟雾及颗粒物、环境温度等信号的实时监控并上报到显示终端或仪 表，及时通知运维人员电池在存放和使用过程中的火灾探测情况。

锂离子电池火灾防控产品通过对保护区域内的空气进体成分分析和监控， 从而可以提前 对保护区域内的火灾信号进行早期的预警。通过对有毒及可燃气体、烟雾及颗粒物的监测进行 锂电池热失控的早期预警；通过环境温度信号监测对火灾的发展期进行紧急报警；通过气体、感 烟和感温复合型火灾探测装置能及时准确的紧急告知火灾发生位置。从而可以多手段的对 锂电池的火灾进行实时监测和报警。

二、产品执行标准

GB20517-2006 立式感烟火灾探测报警器

GB30122-2013 立式感温火灾探测器



GB15322.1-2019 可燃气体探测器 1 部分：工业及商业用途点型可燃气体探测器 GB16838-2005 消防电子产品 环境试验方法及严酷等级

三、系统方案

本产品对锂电池箱内的早期火灾隐患、火灾进行实时监控， 及时向外界发出报警信息， 并通 过自动/手动方式触发灭火， 抑制电池箱内火情， 集隐患报告、火灾识别、应急灭火于一体。产品 尺寸小，易于安装， 支持多种协议输出，且安装方式灵活，可根据客户需求加转接板，灵活改 安装尺寸；  产品的工作电压范围为 DC9~30V，可采取就近供电的供电模式，减少安装位置的限 制。

方案一：单探测装置方案



探测装置安装在锂电池箱内，具有气体、温度、烟雾探测报警功能，通过 CAN 总线与 BMS 系 统连接，定时上传检测数据，也可直接将探测器当做控制器来控制灭火设备的启停，支持 24V 电平输出以及干接点输入。

方案二：探测装置+控制器(可搭控制器) 方案



控制器通过 485/CAN 总线接收探测装置信号，探测装置有报警时控制器发出声光报警信号， 控制器与灭火控制装置相连， 可手动电气(提前)启动灭火装置， 紧急状态下可直接控制灭火剂 释放。

四、探测装置(HSJ-MN1553-5B 2.0 版本)功能

探测装置具有气体、温度、烟雾探测报警功能， 能实时监测锂电池箱内的电解液气体、燃烧 特征气体、烟雾、温度、等参数的变化，通过多传感器数据融合算法判断是否有火灾隐患或者已 经发生火灾，并发出分级报警信息。通常安装在电池箱。

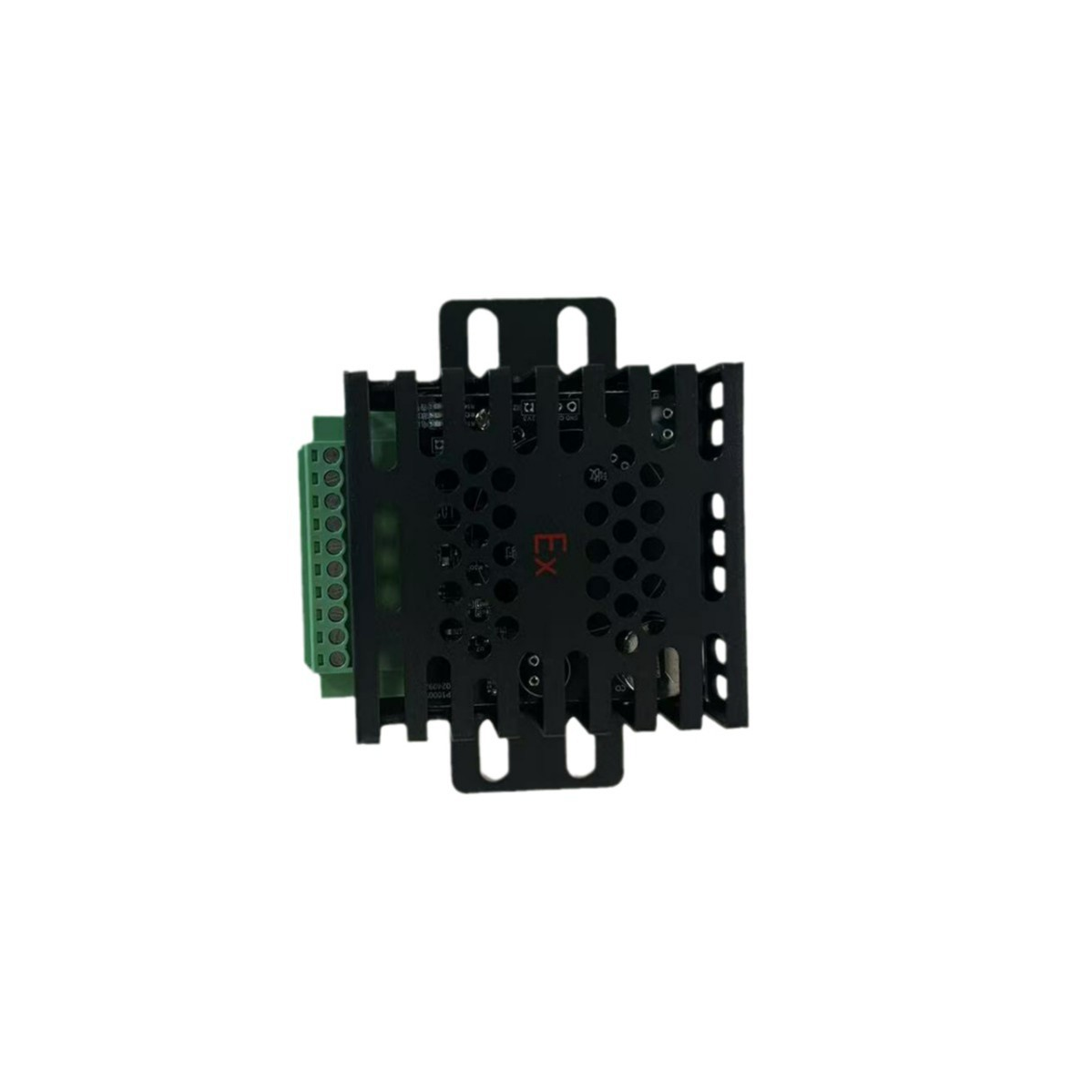

图1 探测装置外观图































图2 探测装置尺寸图，接线端子为3.81mm插拔式接线端子(单位mm)





图3 探测器接口定义图

接口定义 (从左往右)



1	2	3	4	5	6	7	8	9	10
CAN H	CAN L	GND	VIN	485A/24-	485B/24+	反馈-	反馈+	24-	24+

备注：1,2脚为CAN输出，3,4脚为供电，5脚和6脚默认为485输出管脚，若走CAN也可以配成 电平输出，7，8脚为干接点输入，9,10脚为电平输出(二合一、三合一为3级报警打开，四 合一、为4级报警打开)；



五、技术参数



序号	名称	单位	技术参数
1	工作电压	V	DC9~30V
2	设备功率	W	<5W
3	工作温度	℃	-40℃~+125℃
4	工作湿度	HR	<95%
5	存储温度	℃	-40℃~+125℃
6	工作气压	KPa	550hPa~1060hPa
7	探测装置种类(可定制)	-	高支持，氢气， VOC、烟雾、温度五种
8	温度测量范围	℃	-40℃~125℃
9	CO 测量范围	Ppm	0-1000ppm
10	氢气测量范围	ppm	0~1000ppm
11	VOC 报警等级		3 级
12	烟雾报警阈值	dB/m	1.0dB/m (可调整)
13	探测空间	m³	1m³
14	通讯方式	-	CAN /485/干接点/24V 电平
15	报警等级设定		高 4 级，详见报警逻辑页
