储能工业级消防温度感应器传感器报警器带干触点输出

一、产品概述

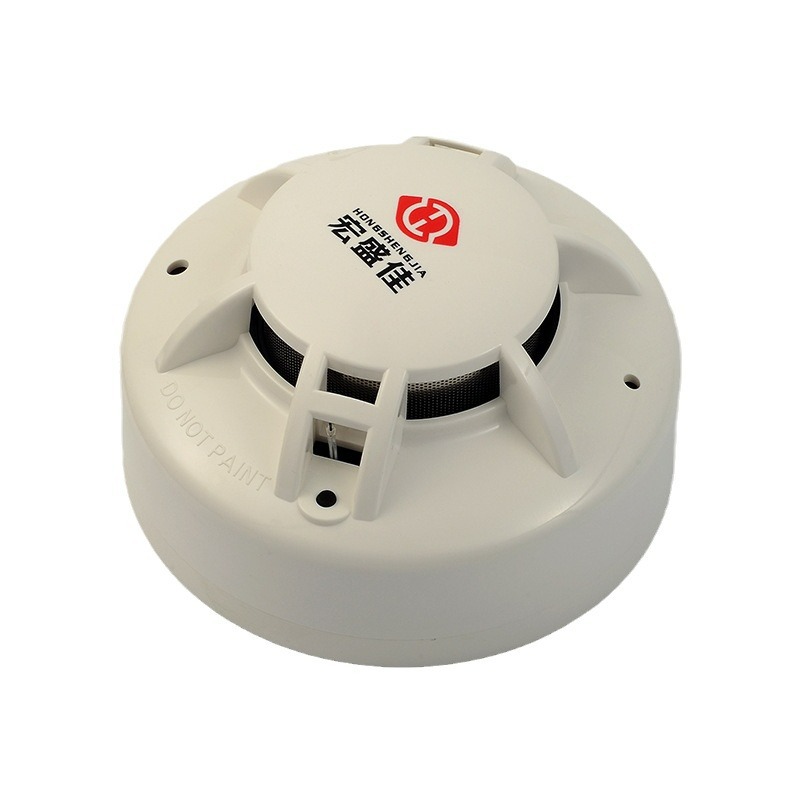

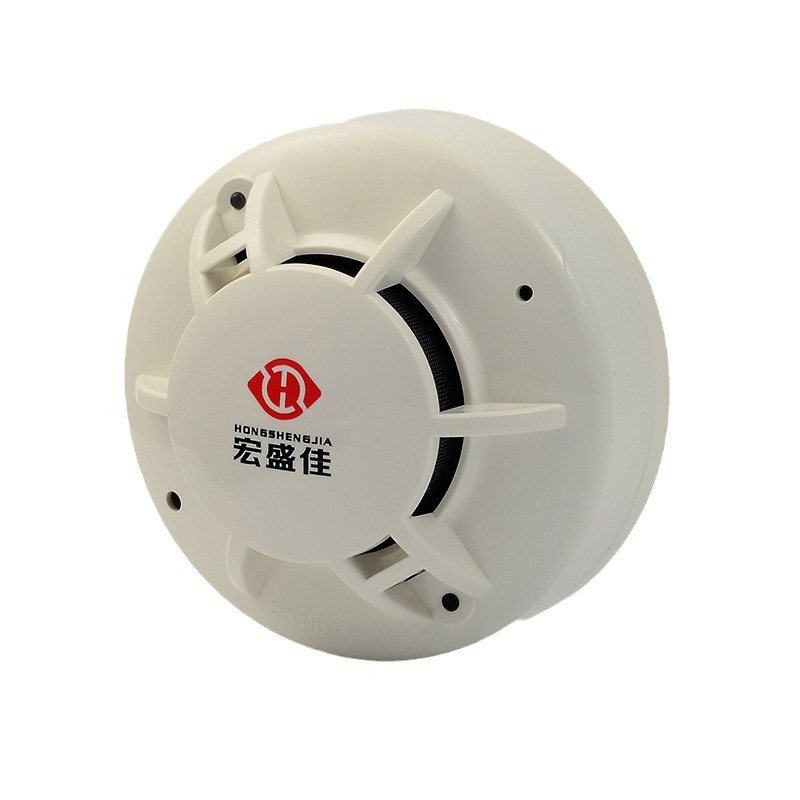

工业级 JTY-ZOM-HA621-G工业级温度传感器(以下简称探测

器)，探测器的所有塑胶材料均采用 特殊防火材料，可确保在长期高

温 120 度环境下，可广泛应用于高温老化室、实验室、高

铁、地铁等轨道交通以及机车、商 场、仓库、电机房、配电柜、新

风管道，新能源电池箱等民用及工业场所。探测器报警时，红色指示

灯常 ，蜂鸣器急促鸣叫 (可选项) 并 输出一组继电器无源常开触点

(常 开或常闭输出可设置)。探测器需要 与消防、安防控制器配接使

用。

二、技术参数

供电电源： DC12V~DC32V

电 流：监视电流 ≤2.5mA, 报警电流 ≤50mA

报警温度：90～120℃

相对湿度: ≤95%RH (无凝露)

执行标准： GB4716-2005 GB∕T 38519-2020

工作温度：-40℃～+120℃

蜂鸣器输出： ≥80dB/1 米。

壳体材料：防火 ABS,白色

端子材料：铜镀镍，不锈钢

外形尺寸：55mm×102mm (高×直径)

净重量：225 克 (含底座)

输出形式：继电器无源触点（NO/NC 可设置）输出，触点容量

1A@220V/24VDC 或 RS-485 通讯协议：Modbus-RTU

产品型号                  参数组合           输出方式

JTY-ZOM-HA621-G         耐高温继电器输出      常开常闭

JTY-ZOM-HA621-G-RS485    耐高温 RS485 输出     RS485（MODBUT-RTU）

三. 产品描述

正常工作：正常情况下,探测器大约每隔 5-6 秒指示灯会闪亮一下。探

测器自动检测周围环境中的温度变化,并根据使用环境状况进行灵敏度自

动补偿。当温度接近报警值，探测器加快对温度趋势进行智能运算,同时

报警指示灯开始闪亮。若运算结果达到或过报警值,探测器红色 LED

灯保持常亮,发出声响,并启动继电器输出。

当环境中的温度恢复到正常状态时,探测器自动恢复到正常工作状态。

自检：正常情况下，按自检测试按键，探测器进行本身内部功能测试，

点亮 LED 并发出报警声响，同时继电器输出。

RS-485通讯：采用标准RS-

485通讯接口，通讯波特率可选择为：2400bps、4800bps、9600bps、192

00bps，默认为4800bps。

Modbus[1]

RTU协议：报警状态寄存器地址为03，采用功能吗03读取，状态为“0”或

“1”，常开（“1”为正常，“0”为报警），常闭（“0”为正常，“1”为报警）
