消防应急广播系统组网交换设备广播控制主机 管理装置壁挂式扬声器

防广播系统（具有CCCF认证）消防广播系统采用总线制，广播分区、正常广播和事故广播之间的切换在主机端进行。当某防火分区内发生火警事故时，消防广播系统根据接收到的信号，立即将该区域的背景音乐广播切换成消防广播。根据事先已录制好的消防疏散节目进行广播，指挥人员也可以用话筒进行指挥灭火或人员转移。消防广播的单次语音播放时间宜在10s～30s 之间，应与火灾声光警报器分时交替工作，可采取1 次声光警报器播放，1或2次消防广播播放的交替工作方式循环播放。消防广播系统应保证在其播放范围内远点的播放声压级不背景噪声15dB。盘柜尺寸2260mm*800mm*800mm，左开门，柜体颜色RAL7035。柜体为钢支架金属外壳封闭式结构，防护等级不IP43，能立支撑。采用前后开门，柜后采用双扇门，前门为单扇玻璃门，所有的门都应带把手，能锁，并带限位装置。柜内应设置灯具，利用门的开、关控制。柜内应设置防潮电加热器，根据温湿度自动控制。柜由螺栓与预埋的基础槽钢固定,柜设有吊环,柜体用防锈涂层保护。屏（柜）面应平整，不眩眼。

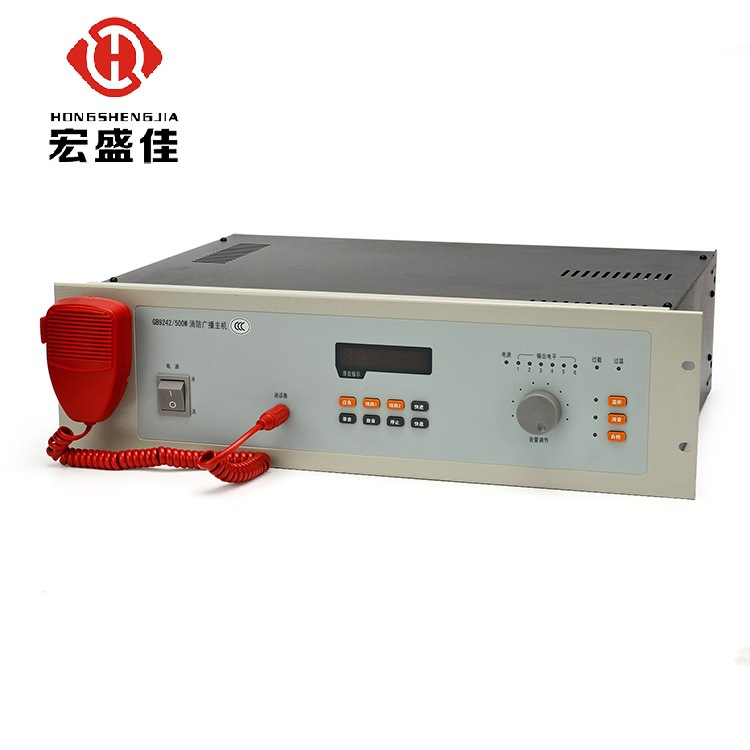

3.2 广播控制主机：内置6路音源，有6路立体声音源输入，1路话筒输入，可以方便的对外部音源进行选择和控制。≥2路RJ45接口可以将广播控制主机连接进入局域网，通过局域网中的计算机终端，利用广播控制软件方便地进行系统设置和监控系统运行。广播控制主机之间支持通过光纤组网。

3.3 呼叫站和扩展键盘：

呼叫站根据呼叫的分区数量配置扩展键盘，功能键1～8可以预设对应分区，值守人员在需要多区呼叫时，可以通过预设功能键进行选区，系统多接入8个呼叫站。1路线性输入，可实现音乐点播、呼叫、混音输出3种模式。

呼叫站技术要求：

灵敏度：-46d/PA

频率响应：80Hz～16kHz

方向性/00/1800：＞20dB（1kHz）

等效噪声：25dBA（SPL）

大SPL：125dB（THD＜3%）

3.4 分区矩阵处理器：

可以把输入的音频信号按照不同要求进行合理的分区，具有二十路分区选择输出，具有在消防信号触发下使不同区域在同一时间内播放不同广播内容的功能。

分区矩阵处理器技术要求：

20路音乐广播信号输入，连接正常广播功放

20路呼叫消防广播信号输入，连接呼叫消防广播功放

20路分区输出，连接20路分区音箱

1路控制信号输入，接收系统控制命令

具有128*64的液晶显示屏和一键飞梭控制键

3.5 控制输入处理器：≥20路DC24V消防输入接口，1路RS485接口与广播控制主机连接，实现消防联动功能。

3.6 电话广播接口：

为广播系统提供远程来电广播服务，能与程控交换机用户接口连接，具有自动转接电话功能，话筒音量大小及音量大小可调。

3.7 CD/MP3播放器：

广播系统的音源内部电路采用全数码伺服，纠错能力强，应能兼容各种格式的CD和MP3；

采用高亮度动态VFD显示屏；

通电后可自动播放，也可以通过远程控制进行定时播放；

频率响应：20Hz～20KHz

信噪比：90dB

谐波失真：0.005%

抖晃：可测限之下

输出电平：0d

3.8 ：

二十路线路输入

内置扬声器

分区选择

音量能控制调整

3.9 顺序电源启动器

≥8路电源输出；

延时打开和延时关闭电源输出

消防紧急启动

定时开启和定时关闭电源输出

RS232串口定时开启定时关闭某些特定设备电源输出

3.10定压功放

电压输出端具有保护功能，可防输出短路，防电力线意外搭接；紧急广播音量可预置；缓启动功能，2秒可达全额输出，既快速灵敏又防冲击。

定压功放技术要求：

功率：根据工程实际确定

线路输入：1V 10KΩ(0db)

线路输出：1V 600Ω

频响：20HZ～20KHZ ±２db

信噪比：≥80db

失真度：≤1% 1/3额定功率

输出电压100V：负荷阻抗6.5Ω

3.11扬声器带有匹配变压器，匹配变压器的功率必需大于扬声器的额定功率。匹配变压器安装在音箱内，吸式扬声器则与匹配变压器固定在一起进行安装。扬声器在线路上设有音量开关。可暗装或明装。
