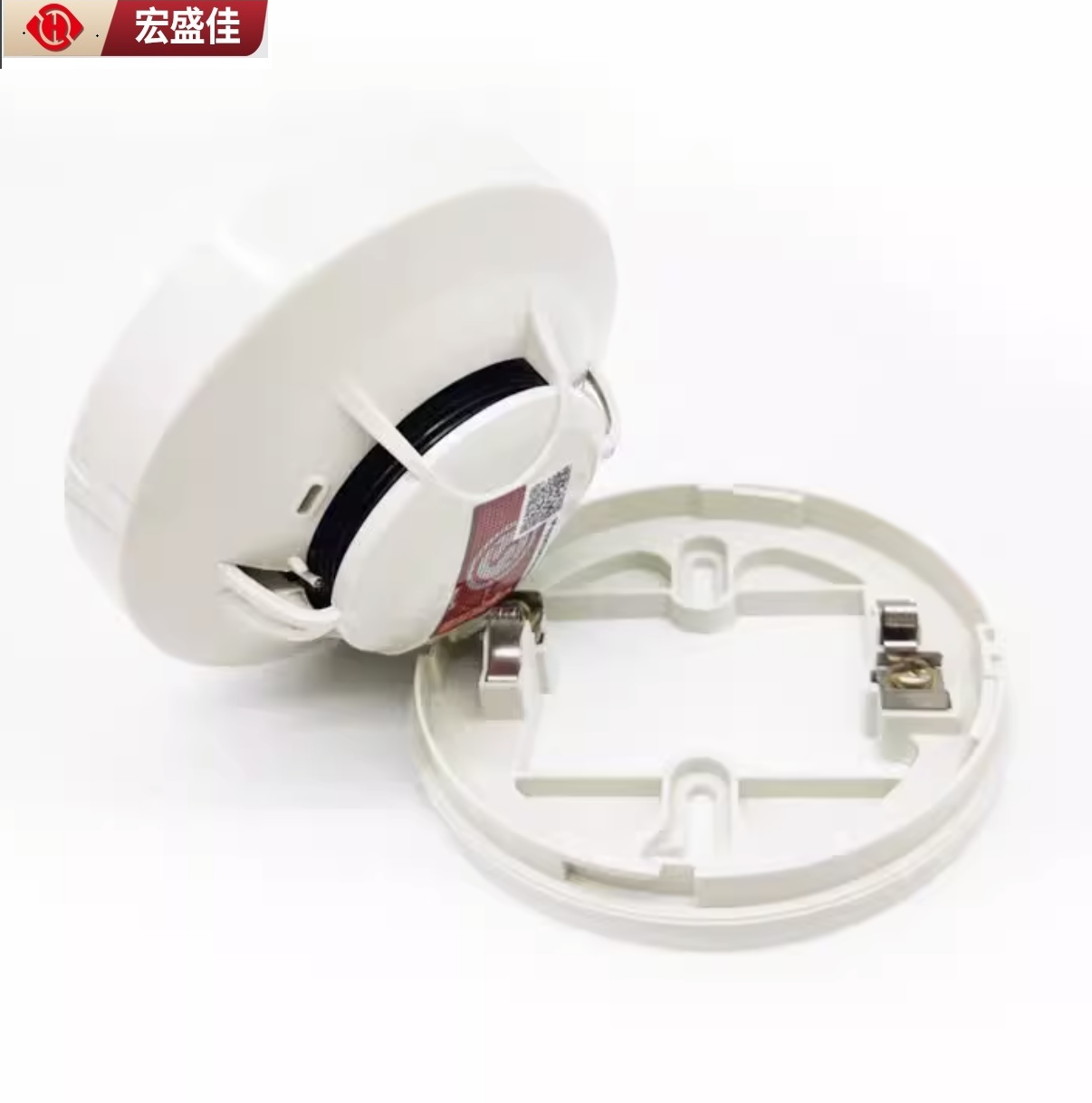

烟温复合传感器带干接点JTF-GOM-TX3120A 点型复合式感烟感温火灾探测器

一、   概述

JTF-GOM-TX3120A 点型复合式感烟感温火灾探测器（以下简称探测器）是由烟雾传感器件 和NTC温度传感器件的复合探测器。它不仅具有普通散射型光电感烟探测器的性能，而且兼有 定温、差定温感温探测器的性能。本产品外型设计美观、安装方便，适用于宾馆、饭店、 机房、银行、商场、仓库、博物馆、图书馆、办公楼等场所。

二、 特点

1、双向散射技术，低误报率；

2、智能软件算法判断，有效抑制湿热环境的干扰；

3、全集成芯片设计，性能稳定；

4、采用高灵敏度热敏元件，响应速度快；

5、PCB 板全密封防护工艺；

6、自动补偿功能，提高了探测器的性。

三、 技术参数

1. 工作电压：额定电压DC24V

2. 工作电流：

 1）总线静态电流：≤0.4mA 2）总线报警电流：≤0.7mA

3.感温类型：A2R

4. 线制：采用二线制总线（无性）

5. 编码方式：电子编码

6. 探测器的状态指示： 1）正常监视状态：LED灯周期性地闪亮 2）火警状态：LED灯常亮

7. 使用环境：温度-10℃～50℃，相对湿度≤95%RH，不凝露

8. 壳体材料与颜色：ABS，米黄色

9. 重量：约93g 10. 执行标准：GB4715-2005、GB4716-2005、Q/QTHA01-202

JTY-GM-HA211 联网型感温感灾探测器(以下简称 探测器)适用于箱变、机柜、变电站 、仓库、电机房等民 用及工业场所的火灾预报警。探测器具有灵敏度高、稳定 、耗电小、美观、使用方便等特点，可与安防系

统配套使用。

- . 性能：

报警声音： ≥80dB

供电电源： DC9V~DC28V

电 流： 静态电流 ≤200uA  报警电流 ≤45mA

工作温度： -20℃~+60℃

增强型工作温度： -40℃~+80℃

报警温度：57-60 度 定制温度：70℃  80℃

相对湿度： ≤95%RH(40℃±2℃)

烟雾灵敏度： 1.06± .26%FT .0.1-0.3dB/m

0.3-0.5dB/m (定制) 、2~8%OBS

符合标准：GB4715-2024  GB4816-2024

输出形式：声光报警/继电器无源触点 (NO/NC 可设置)

输出，继电器 1A 容量

金属屏蔽罩,抗射频干扰(20V/m~1GHz)

功能：

自检：按下检测按钮,探测器 LED 常亮，同时发出报

警音响 (注： 自检仅对于探测器本身内部功能进行检测，

自检时可继电器信号输出) 。

A款工作：正常情况下,探测器大约每隔 6 秒指示灯 会闪 亮一下。探测器自动检测周围环境中的烟雾浓度, 并根据 使用环境状况进行灵敏度自动补偿。当烟雾浓度 接近报警 值，探测器加快对烟雾浓度趋势进行智能运算, 同时报警 指示灯开始闪亮。若运算结果达到或过报警 值,探测器 开始声光报警。当周围环境的烟雾浓度降低 到报警值以下 时,探测器自动恢复正常工作状态。当探 测器现场温度达 到 57 度后，探测器指示灯开始闪亮， 当现场的温度 57 并时探测器自动恢复正常工作状态

B款工作：正常情况下，探测器大约每隔6秒指示灯会 闪亮一下，探测器自动检测周围环境中的烟雾浓度，并根 据使用环境状态进行灵敏度自动补偿，当烟雾浓度接受报 警值时，探测器加快对烟雾智能运算，同时对现场环境温

度探测，当现场烟雾浓度和温度达到57度后，探测器指示 灯开始闪亮，同时输报警信号。 输出： 无源触点输出： 触点容量 24V/1A，可通过 探测顺路内部 路线，设置为常开或学点闭触点输出，出厂时路线默认设置 为常开
