消防应急广播系统功能说明：

一、光纤消防应急广播简介：

消防应急广播设备系统，是一套综合性的设备，涵盖了控制和指示装置、声频功率放大器、传声器、扬声器、广播分配装置以及电源装置等多个组件。在火灾或突发事件发生时，这套系统能够通过控制功率放大器和扬声器，实现应急广播功能。其作用在于及时向现场人员通报火灾情况，并有效指挥和引导他们疏散。

光纤互联组网后，主控可对其它分控实时管理，可分区广播，可通播，实时线路、光路检测，大提高工作效率，减少安保等值班人员，只需要在总控有值班人员即可。系统采用单模单芯光纤连接，传输距离大于25KM，播音质量不受干扰，音质清晰。

二、消防应急广播设备的主要功能：

2.1消防应急广播设备在火灾或其他紧急情况发生时，发挥着至关重要的作用。它不仅具备控制功率放大器和扬声器的功能，还能实时向现场人员通报火灾情况，协助他们做出正确的应对措施。同时，该设备还能有效指挥和引导人员疏散，确保他们的生命。

2.2消防应急广播设备的各项功能标注和显示信息，如指示灯、操作按键、调节旋钮等，均应采用中文，以便使用者能够轻松理解和操作。

2.3设备应配备不同状态下的指示灯，包括工作状态、应急广播状态和故障状态，确保在各种情况下都能清晰显示当前状态。

2.4消防应急广播设备应具备同时向一个或多个区域发送信息的能力，以满足不同区域的紧急广播需求。

2.5设备应具备广播功能，以便相关人员能够实时监控广播内容，确保信息准确无误。

2.6在某些场合，如宾馆、酒店等，消防应急广播设备可能还需具备非应急广播功能。当有应急广播启动信号时，设备应能自动停止非应急广播，切换到应急广播状态。

2.7在进行应急广播时，设备应通过显示器或指示灯等方式明确显示当前处于应急广播状态的广播分区，以便相关人员了解情况。

2.8消防应急广播设备应提供手动和自动两种控制方式，且手动操作具有权，可以随时启动或停止应急广播，并选择广播分区。

2.9设备进入应急广播状态后，应在3秒内发出广播信息，且声频功率放大器的输出功率应保持稳定，不得被改变。

2.10任何扬声器的故障都不应影响其他扬声器的正常工作，确保所有区域的应急广播功能不受影响。

2.11设备应根据建筑物的实际情况，在投入使用前设置适宜的应急广播信息，并储存在稳定的存储器中，以确保信息源的稳定。

2.12使用传声器进行应急广播时，设备应自动并保存至少30分钟。同时，应自动中断其他信息广播、故障声信号和广播功能。停止使用传声器后，设备应恢复到之前的广播状态。

2.13声频功率放大器应满足特定的技术要求，包括失真限制、信噪比等，以确保广播信息的清晰度。

2.14设备应具备故障报警功能，以便及时发现并处理故障问题。

2.15设备还应具备自检功能，定期检查设备的各项功能是否正常工作。

2.16消防应急广播设备的主电源应采用220V、50Hz交流电源，并设有备用电源或备用电源接口。设备应能实现主、备电源的自动转换，并显示相应的工作状态。转换过程中不应影响设备的正常使用功能。

2.17在民用建筑中，扬声器应被妥善安置在走道、大厅等公共区域。每个扬声器的额定功率至少为3W，其布局应确保任何位置到近扬声器的直线距离都不过25m，同时走道末端的扬声器距离不应过12.5m。

2.18针对环境噪声较大的场所，如工业建筑内的消防应急广播扬声器设置，我们提出了特殊的声压级要求。在背景噪声过60dB的环境中，扬声器在其播放范围内的远点声压级应至少比背景噪声高出15dB。

2.19客房内若设有消防应急广播扬声器，其位置通常选择在床头柜后方的墙上，以确保与客人的近距离。这种设计下，扬声器的容量过大，根据新《火灾自动报警系统设计规范》GB50116-2013的规定，其小功率不宜小于1w。此外，这一规定同样适用于与床头控制柜内的客房音响广播合用的扬声器。

2.20壁挂式扬声器的底部距离地面的高度应至少为2.2m，以确保其播放效果和性。

三、GB9313广播控制器（主机）功能介绍：

GB9313广播控制器是一套新型的消防广播设备，当有紧急状况发生时，GB9313消防广播控制器可以受控进入应急广播状态，实现循环播放已固化好的录音或使用传声器进行人工引导疏散。本系统由MP3播放部分、前级放大部分和控制部分等组成，外围设备需配合功率放大器、广播分配盘以及消防广播扬声器实现消防应急广播功能。

MP3播放部分：MP3播放部分可以自动识别U盘内MP3音频文件；平时可以使用它进行背景广播或普及消防宣传知识，增强群众消防防范意识。

前级处理部分：前级处理部分可以对来自于“应急”“MP3”“线路”通道的音源进行切换以选择输出音频；它可以对话筒输入进行处理以保证话筒级；它可以对应急广播时音频进行录音管理保留现场证据。

控制部分：控制部分用于协调各单元电路之间的动作，控制各单元电路根据不同的输入操作进行动作。

参照标准：  《GB16806-2006 消防联动控制系统》及1号修改单

《GB50116-2013 火灾自动报警系统设计规范》

四、GB9321广播功率放大器（功放）功能介绍：

GB9321系列功率放大器是火灾或意外事故现场进行应急广播的扩展设备。在消防广播现场应用中它与GB9342 广播控制器或GB9313广播控制器配合使用才能完成消防广播任务；非事故情况下也可通过外部输入音源信号(如CD/MP3播放机、调谐器等)直接进行背景音乐广播。

GB9321系列功率放大器采用LED指示灯。用于指示各种工作状态及故障状态。按键采用轻触式按键，进行各功能转换并由指示灯指示当前状态。

GB9321系列功率放大器接收广播控制器的音频输出信号，经功率放大部分后外接扬声器，输出功率分为150W/300W/500W三种规格。

GB9321系列功率放大器内部采用了环形电源变压器，静态耗电小且过载能力强；完善的过载、过温保护电路，发生故障时蜂鸣报警；具有自检、、应急广播音量预置等功能。

参照标准：  《GB16806-2006 消防联动控制系统》及1号修改单

《GB50116-2013 火灾自动报警系统设计规范》

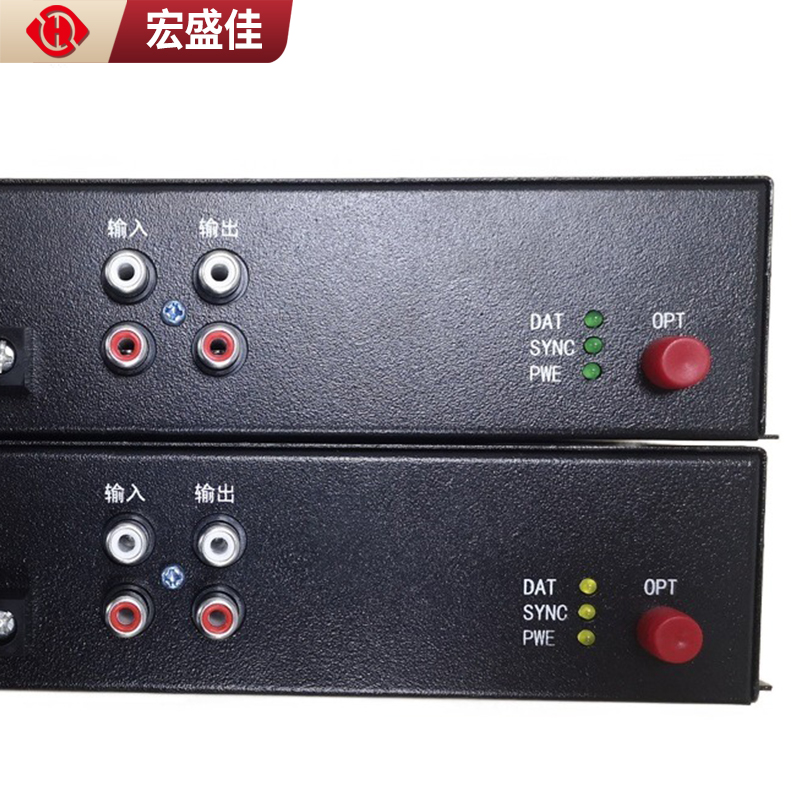

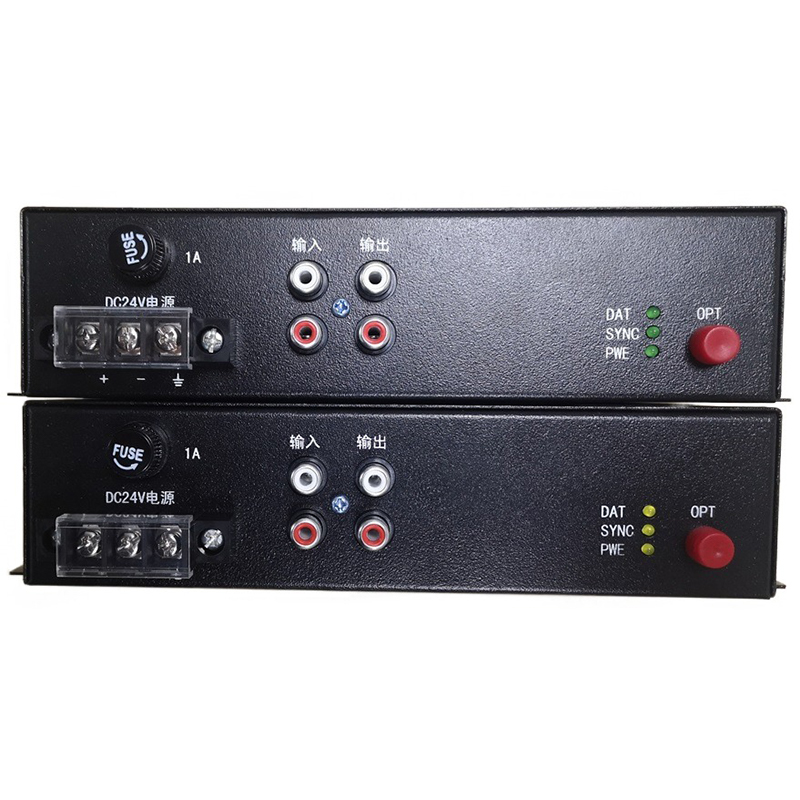

五、HA9988系列广播光端机功能介绍：

5.1应用范围：配合消防应急广播设备，实现音频数据通过光纤进行远距离传输。

5.2本设备分“发送端HA9988/M”和“接收端HA9988/S”。“发送端”一般安放于主控制室，“接收端”安放于各个区域控制室，“发送端”和“接收端”通过单模单芯光纤连接。

5.3本机采用直流24V电源供电，输入电压范围宽，现场取电方便。

5.4采用收发一体激光模块，双波长复用单模单纤，本机采用FC插拔式光接口。

5.5当使用光纤手拉手连接方式时，HA9988/M可以配合“HA9988/K音频输出控制盘”实现对各区域HA9988/S接收到的光纤传送的“音频信号”进行通断控制功能（不会切断本地音频信号广播）。

六、HA9988系列广播光端机功能介绍：

HA9988/K扩展键盘配合HA9988/M“发送端”和HA9988/S“接收端”使用，通过键盘能控制HA9988/S“接收端”光纤音频输出的通断。
