KT9301/M/S消防电话数据光端机 光纤清单及解决方案旧改造

 1）应用范围：配合消防电话或消防广播设备，实现音频数据通过光纤远距离传输；适用 于城市管廊、地铁、隧道、港口等具有较远通讯距离需求的场合。

2）本设备分“总机端 KT9301/M”和“区域端 KT9301/S”，“总机端”一般安放于主控制室，“区 域端”安放于各个区域控制室，“总机端”和“区域端”通过单模光纤连接。

3）“总机端”与“区域端”必需配套使用，且通过光纤直接相连。

4）本机采用直流 24V 电源供电，输入电压范围宽，现场取电方便。

5）采用收发一体激光模块，双波长复用单模单纤，本机采用 FC 插拔式光接口。 5）本设备具有自检功能，能对显示器件进行检测。

6）执行标准：《消防联动控制系统 GB 16806-2006》及 1 号修改单。

三 主要技术指标

1） 供电电源： DC24V±10％ 电流：≤300mA

2） 模拟信号接口： Mini-DIN6 接口，采用线缆

3） 光接口： FC 插拔式

4） 工作波长： 1310nm/1550nm

5） 传输距离： ≥25km

6） 工作环境： 温度 0～40℃，相对湿度小于 95﹪。

1）线路连接：

a）线缆连接： KT9301/M 为“总机端”光端机，使用时与系统总机相连；KT9301/S 为“区域端”光端 机，使用时与区域主机连接；“主机端”与“区域端”配合使用。  光端机与主设备之间使用随机配送的线缆连接。

 KT9301/M 为“总机端”光端机，将系统总机与 KT9301/M 的“级联输入”连接起来即可； KT9301/M 扩展光纤接口为 4 路，当区域端数量大于 4 路时，需增加 KT9301/M 设备 （系统内数量为 4 台），通过线缆将台 KT9301/M 的“级联输出”与下一台 KT9301/M 的“级联输入”连接到一起； KT9301/S 为“区域端”光端机，将区域主机与 KT9301/S 的“主机接口”通过线缆连接起 来即可；区域端光端机包含一路输入光纤接口和一路输出光纤接口，可以与其他区域端光端 机形成“手拉手”连接方式，即光端机的“输出端”可以连接 KT9301/S 光端机的“输入端”。

b）光纤连接： 本公司光端机采用 FC 插拔式光纤接口，使用时，将熔接好的光纤接头上的凸台对准光 端机光纤插座上的凹槽插入并旋紧金属套即可。 本光端机应采用单模单芯光纤连接。

2）使用说明 线路连接完毕后，打开电源开关； “光路”指示灯应正常点亮，如指示灯熄灭则表示光路不通，应使用红光笔等工具检测 光纤通断状态；同时，光纤熔接质量也直接影响到光信号的传输，一般要求光路衰减不过 20dB，如损耗太大应排查原因。 光纤衰减系数参考值为：1310nm：0.35dB/km，1550nm：0.21dB/km。  “数据”指示灯表示数据通讯状态，正常时应为常亮或闪亮（与数据发送/接收频率有 关），如指示灯熄灭，应检查线缆连接状态或将其重新插拔。 使用时，如音频信号无法正常传输且光路正常时，应检查线缆是否连接。

本工程车辆段的各单体之间距离较远，在A站~B站区间的C到车站的间距较长，在该区域设置的消防电话主机（含光端机）具备主机互联功能，在车辆段总消防控制室、B站车站控制室内的消防电话总机具有联网功能，并形成网络实现多电话分区系统互联。互联介质采用电话总线或光纤互联（如需线缆，或光电转换装置、网关等，应配套提供，费用包含在总价中）。我公司应根据本工程车辆段及区间里程特点，深化车辆段、区间风井消防电话的设备配置方案。

选用深圳市宏盛高科电子有限公司生产的新DH9262和DH9361二总线消防电话作为系统中的主机设备，可接入DH9572T-U 总线壁挂消防电话分机、DH9273 总线消防电话插孔模块以及和它配套的HD9271手柄式消防电话分机，接入的门数为99-门，每门总线式分机或插孔可外挂多达200个DH9273A消防电话插孔。该系统可配置HA9886/M总线音频数据光端机（总机端）和HA9886/S总线音频数据光端机（区域端）通过光纤实现光缆长距离信息传输，手拉手或星型组网或混网连接，实现主从光纤组网模式，集中管理，实时线路、光纤、分机、插孔设备在线监测，通话质量不受干扰，音质清晰。主从可以互通，可实现总主机呼叫任何一个消防电话分机，任何一个消防电话分机，也都可以呼叫总主机，也可以呼叫所连接的区域主机，还能实现同一个区域主机及其消防电话分机和总主机的五方同时通话，大提高工作效率，减少安保等值班人员，只需要在总控有值班人员即可，还能在总主机或区域主机上传全部消防电话分机的中文位置信息，通话时能直观的显示的详细中文位置信息。

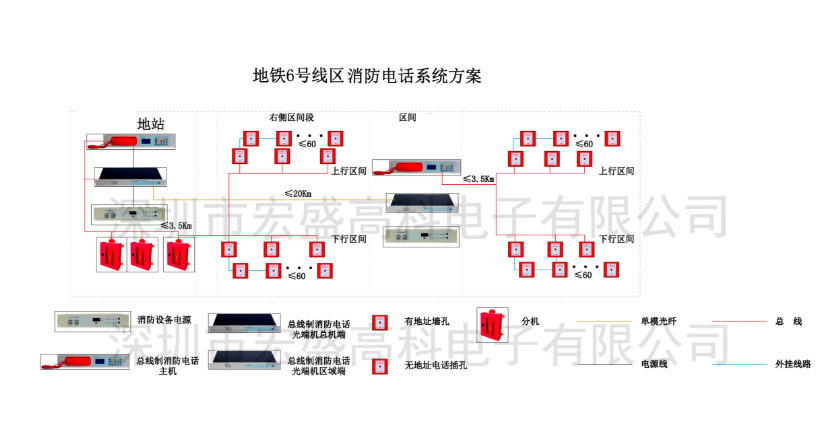

B区间C光纤联网电话系统拓扑图

案说明：在B站设置DH9361光纤消防电话主机、HA9886/M总线音频数据光端机（总机端），KT9281/10A消防电源为光纤消防电话主机和总线音频数据光端机（总机端）提供DC24V电源。南溪湿地站光纤消防电话主机通过单模光纤将通信信号延长至区间C，区间C配置HA9886/S总线音频数据光端机（区域端）将光信号转换成音频信号传输给C区间 DH9361光纤消防电话主机，由C站处光纤消防电话主机解决C站设备间电话分机及区间电话插孔通题。将区间C站处DH9361光纤消防电话主机接听设置呼叫转移方式（呼叫无人接听转移或自动转移），如有区间或风井设备间电话呼入，自动转接到B站DH9361光纤消防电话主机接听，实现风井远距离无人值守功能。

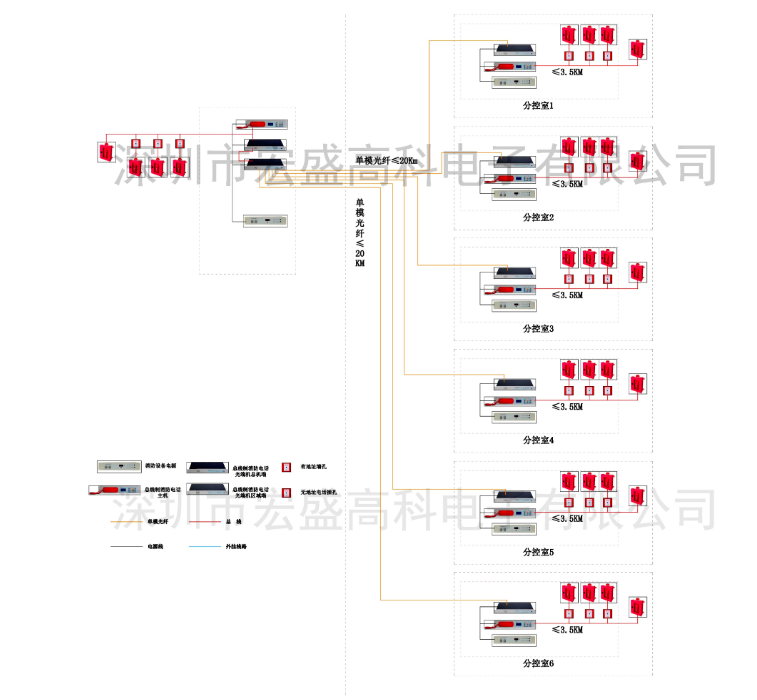

车辆段光纤联网电话系统拓扑图

方案说明：在车辆段主消防控制室设置DH9361光纤消防电话主机、HA9886/M总线音频数据光端机（总机端），KT9281/10A消防电源为光纤消防电话主机和总线音频数据光端机（总机端）提供DC24V电源。连接后将音频音号转换成光信号，再将光信号远距离给各分控室HA9886/S总线音频数据光端机（区域端），由各分有分控室分控室HA9886/S总线音频数据光端机（区域端）把光信号转换成音频信号给到各分控室的DH9361光纤消防电话主机。通过光纤实现光缆长距离信息传输，手拉手或星型组网或混网连接，实现主从光纤组网模式，集中管理，实时线路、光纤、分机、插孔设备在线监测，通话质量不受干扰，音质清晰。主从可以互通，可实现总主机呼叫任何一个消防电话分机，任何一个消防电话分机，也都可以呼叫总主机，也可以呼叫所连接的区域主机，还能实现同一个区域主机及其消防电话分机和总主机的五方同时通话，大提高工作效率，减少安保等值班人员，只需要在总控有值班人员即可，还能在总主机或区域主机上传全部消防电话分机的中文位置信息，通话时能直观的显示的详细中文位置信息。



主机功能介绍：

1、本设备采用我司的二总线技术，实现了供电与通讯、语音信号在两根线上并行传输，接线时不分性，方便施工及调试。

2、本设备可以与本区域内分机相互呼叫并进行全双工通话，主机较多可同时与5部分机进行通讯；当作为“系统总机"使用时，系统总机与各区域主机或各区域分机之间可相互呼叫并进行全双工通话，较多可以与5台主机或分机进行通讯。

3、本设备具有分机位置备注信息功能，可以通过键盘输入或使用工具（HA9302信息编辑适配器）通过电脑写入。

4、本设备具有非常*的检测措施，可实时监测总线状态及分机状态，当光纤开路、线路发生开路或短路故障/或分机“掉线"时可以发出声、光报警提示。故障排除后，可自动恢复。

5、本设备采用全数字量控制，各功能单元采用ARM集中控制，并结合软硬件抗干扰技术，所以能适应各种复杂环境应用。采用硅胶键控制，手感好。

6、本设备具有记录和显示呼叫、应答时间的功能；并能查询显示不少于1000条时间记录；系统总机可以通过菜单操作查询各区域主机保存的时间记录。

7、本设备采用的数字录音技术，，寿命长，通话自动；单台设备时间不少于120分钟。

8、本设备具有自检功能，能对显示、发声器件进行检测。

主要技术指标：（光纤互联型消防电话主机及消防电话总线音频数据光端机）

光纤消防电话主机 型号：DH9361	总线音频数据光端机 型号：HA9886/M、HA9886/S
1、 供电电源：DC24V±10％       电流：≤1A 2、 话音频响：300～3400Hz（±3dB） 3、 传输衰耗：≤5dB 4、 线路条件：分机端电压不小于18V 5、 线材：应使用屏蔽线或双绞线，线径应在1.5平方毫米以上，布线长度若过2千米，线径应适当加粗；若使用屏蔽线，屏蔽层应一端接地。 6、 线间绝缘电阻 ≥ 20kΩ        线间电容  ≤0.7μF 7、 总线长度：≥2000米 8、 录音时间：大于120分钟 9、 时钟误差：﹤6s/天 10、      环境：温度-30～70℃，相对湿度小于97﹪。 11、      安装尺寸：482.6×225×88mm (长×宽×高)	1、 供电电源： DC24V±10％       2、 电流：≤300mA 3、 模拟信号接口： Mini-DIN6接口，采用线缆（设备出厂标配） 4、 光接口：FC插拔式 5、 工作波长：1310nm/1550nm 6、 传输距离：≥25km 12、      环境：温度-30～70℃，相对湿度小于97﹪。 13、      安装尺寸：482.6×200×44mm (长×宽×高)
