变电站在线监测六氟化硫氧气气体浓度报警系统双气体检测探头

技术参数

工作电压:AC 220V+10%,50HZ

功额定电压下<10W耗:

精度等级: 2.5 级

SF6气体浓度测量范围:0-3000ppm

SF6 浓度限报警点:1000ppm(值)，精度<5%FS氧气含量检测范围:0-30VOL%

缺氧报警点:18%VOL(值)，精度<1%FS

温度检测范围:-30-+99°C(精度±0.5°C)

湿度检测范围:10-99%RH:精度±0.5%RH

风机输出电源接点:6A:远传通信方式:485/Ethernet现场主机外型尺寸(mm):W260xL350xH100SF6 和氧气探测单元尺寸(mm):W190mmxL220mmxH60mm温湿度探测单元尺寸(mm):W190mmxL220mmxH60mm

监测历史数据存储能力:500 万条:

触摸显示屏大小:7英寸

主机与探测单元安装方式:壁挂式工作环境温度:-25°C~70°C

工作环境湿度: ≤95%

按照 GB/T 17626 规定和方法测试本装置的电磁兼容性能指标静电放电，4 级

射频电磁场辐射抗扰度，了级

电快速瞬变脉冲群抗扰度，4 级

浪涌(冲击)抗扰度，4级

射频场感应的传导抗扰度，了级

工频磁场抗扰度，5 级

脉冲磁场抗扰度，5 级

阻尼振荡磁场抗扰度，5 级电压暂降和短时中断抗扰度，60%UT，持续10 个周波:按照 GB/T 11287、GB/T 14573 规定和方法测试本装置的机械性能指标:振动响应，1级

振动耐久，1级

冲击响应，1级

冲击耐久，1级

碰撞，1 级

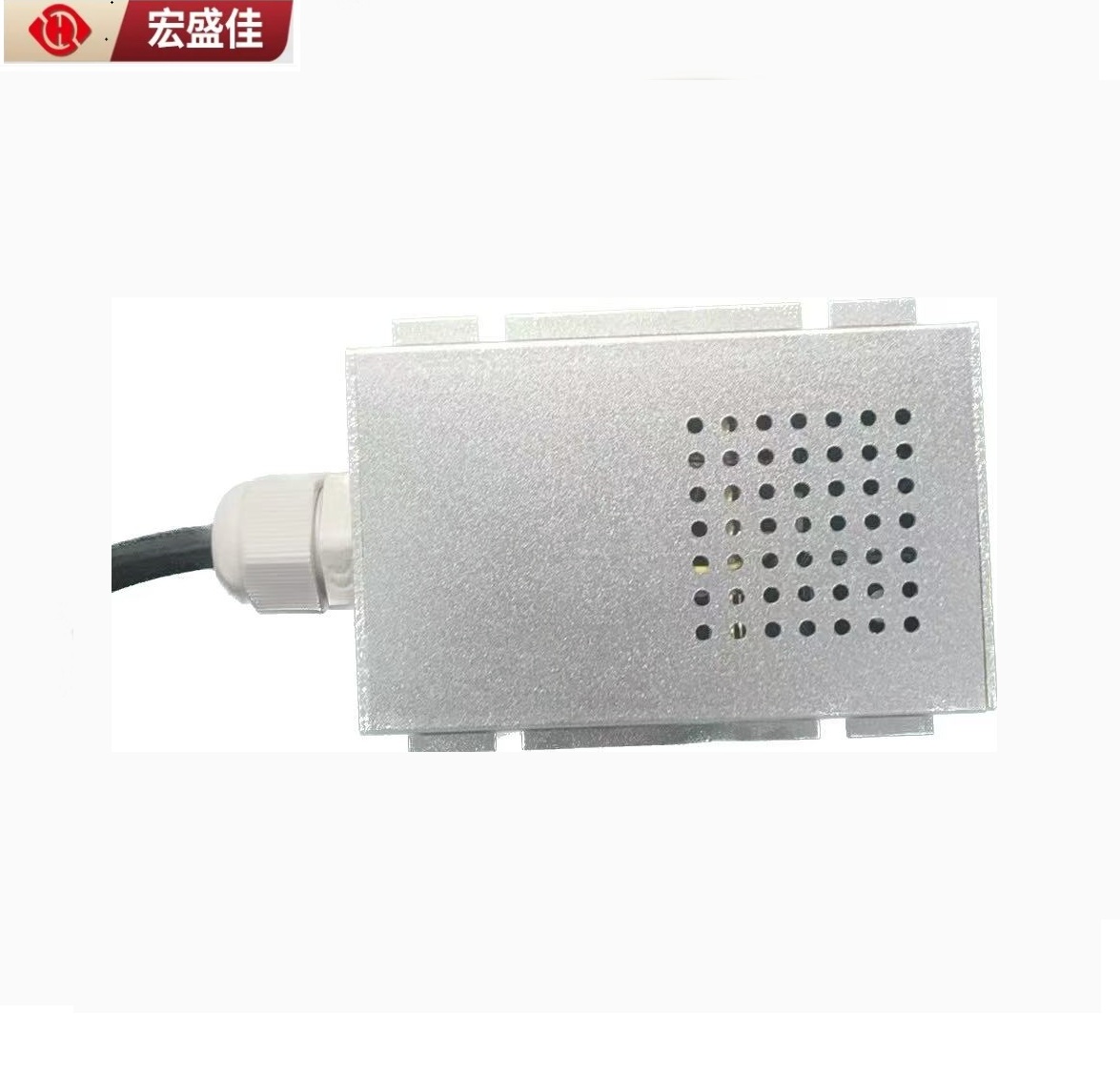

气体探测器包括六氟化硫单元、氧气检测单元和通信单元，对六氟化硫的检测运用红外气体检测技术具有具有、高稳定的性能以及良好的重复性和温湿度特性、使用寿命长、维护量小等优点:氧气检测单元采用命氧气传感器，测量精度高、性能稳定:温湿度探测器采用数字输出的温度模块，具有精度高、重复性好等特点。综上所述，探测器可实时、在线监测环境中 SF6 气体浓度、氧气含量以及温度的变化，并将检测到的数据通过RS-485 总线上传。

主要技术指标

☆ SF6气体浓度测量范围: 0~3000μV/(ppm)50μV/V

☆ SF6 气体检测灵敏度:50uV/V(ppm)

☆ 氧气范围:0~30%VOL 精度:±1%

☆ 氧气灵敏度:0.1%

☆ 工作电源:DC18~36V

通信接口:RS48;以 modbus 的 RTU 方式通信,其基本格式如下:(4800,偶校验,8.1)

通信规约:Modbus协议 RTU传输 CRC16校验古

子外型尺寸为:158mmx150mmx38mm
